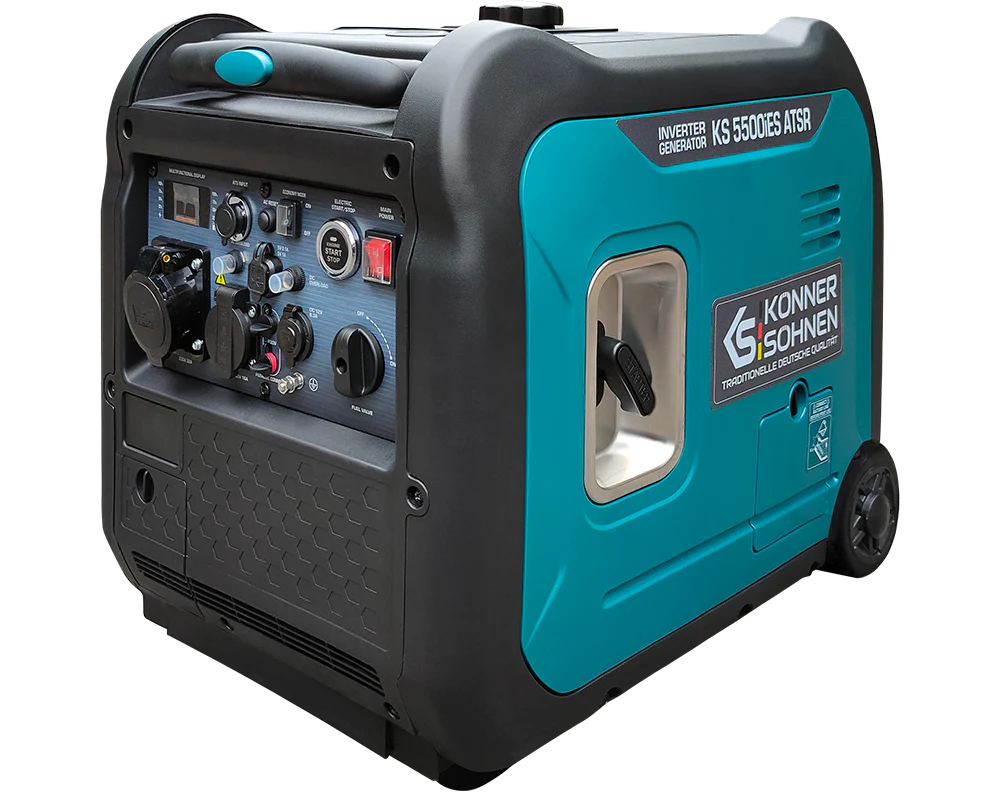

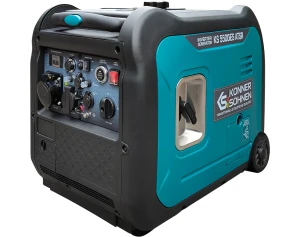

Generator inwertorowy KS 5500iES ATSR
Wystaw opinię o produkcie
Generator inwertorowy KS 5500iES ATSR
4 470,73 zł
Cena
4 470,73 zł
bez VAT
Najniższa cena z 30 dni przed obniżką:
4 470,73 zł
Promocja trwa do %s
5 499,00 zł
Cena
5 499,00 zł
Najniższa cena z 30 dni przed obniżką:
5 499,00 zł
Promocja trwa do %s
Odbiór osobisty
za darmo
za darmo
odbiór w siedzibie firmy
na wyczerpaniu
Kod produktu: KS 5500IES ATSR
Opis
Opis
Funkcje
01Czysta fala sinusoidalna
02Niezawodne silniki

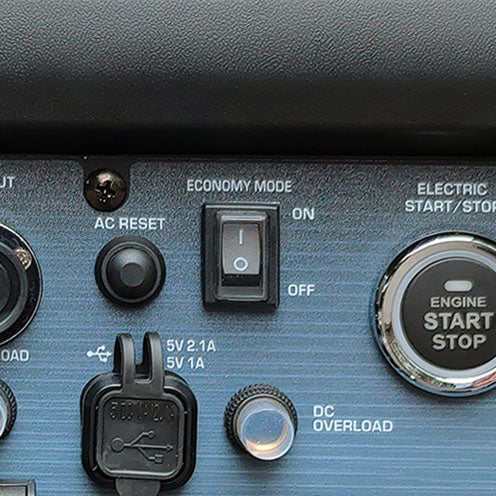

03Tryb oszczędzania paliwa

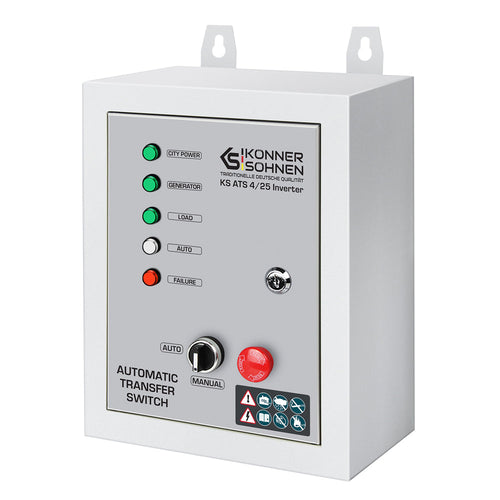

04Możliwość podłączenia ats

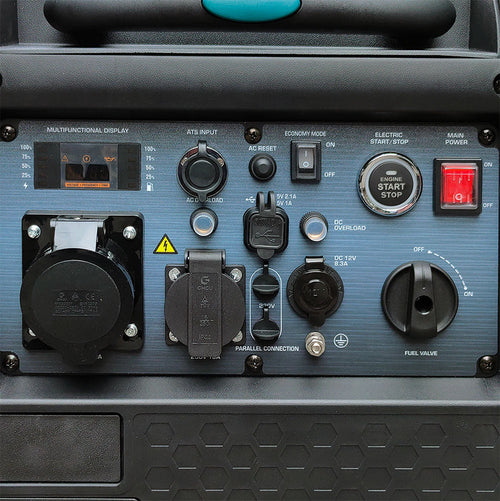

05Ergonomiczny panel sterowania

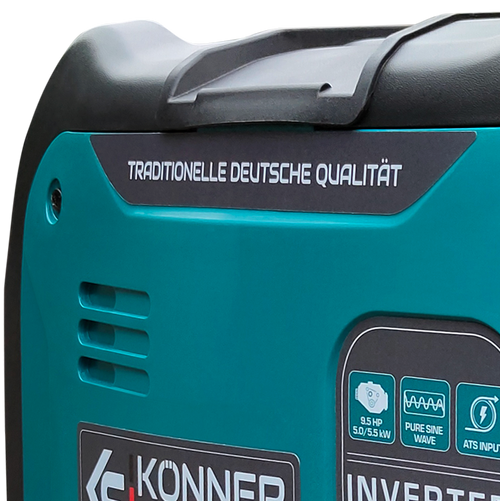

06Niski poziom hałasu
07Alternator z 100% uzwojeniem miedzianym

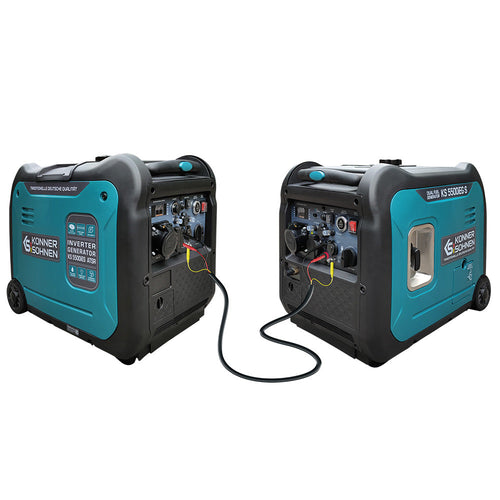

08Połączenie równoległe

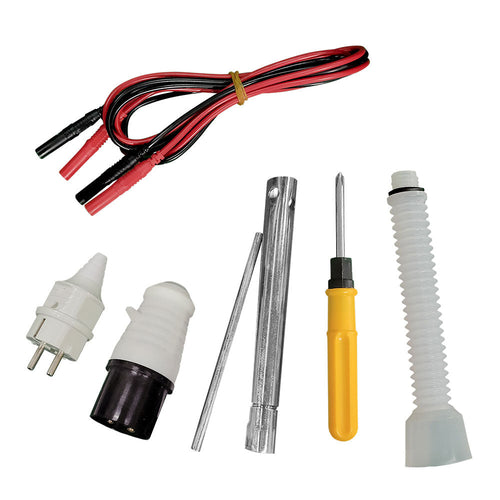

09Dodatkowe akcesoria
Czysta fala sinusoidalna
Wbudowana jednostka elektroniczna ze sterowaniem mikroprocesorowym steruje pracą generatora i zapewnia stabilne napięcie wyjściowe 230V 50Hz w postaci sinusoidalnej, co zapewnia niezawodną pracę czułej elektroniki.
Specyfikacja
Generator inwerterowy KS 5500iE S ATSR| Napięcie, V | 230 |
| Moc maksymalna, kW | 5.5 |
| Moc nominalna, kW | 5 |
| Współczynnik mocy, cos φ | 1 |
| Częstotliwość, Hz | 50 |
| Siła prądu (maks), A | 23.9 |
| Gniazda | 1 x Schuko 230 V, 1 x CEE 230 V 32 A |
| Typ wyzwalacza | Ręczne/elektro |
| Pojemność zbiornika paliwa, l | 13.5 |
| Czas pracy przy obciążeniu 50%, godz*** | 8.4 |
| Wyświetlacz LED | Wielofunkcyjny wyświetlacz LED: Obciążenie, poziom paliwa, częstotliwość, napięcie, licznik godzin pracy;wskaźnik poziomu oleju, wskaźnik przeciążenia, wskaźnik pracy |
| Poziom hałasu Lpa/Lwa, dB | 66/97 |
| Wylot 12V, A | 12V/8.3A |
| USB-gniazdo | 5V/1A, 5V/2.1A |
| Model silnika | KS 330i |
| Pojemność silnika, cm3 | 312 |
| Rodzaj silnika | benzynowy 1-cylindrowy, 4-suwowy, chłodzony powietrzem |
| Moc silnika, KM | 9.5 |
| Możliwość równoległego połączenia generatorów | + |
| ATS wejście | + |
| Pojemność zbiornika oleju, l | 0.85 |
| Akumulator, Ah | 1.6 |
| Rodzaj uzwojenia | Miedziane |
| Stopień ochrony | IP23M |
| Kompletność* | Generator, Opakowanie, Instrukcja, Klucz do świec, Śrubokręt PH2 6,0 mm, Kabel do połączenia równoległego, Lejek, Wtyczka 16 A Schuko, Wtyczka 32 A CEE |
| Wymiary netto (DxSxW), mm | 610х470х535 |
| Wymiary brutto (DxSxW), mm | 680x510x605 |
| Waga netto, kg | 52 |
| Waga brutto, kg | 57.8 |
| SKU | KS 5500iE S ATSR |
| Kod kreskowy | 4260405365579 |
